KAFES SOMUNU(A2K)1,7/2,7-M6
Teklif ve Sipariş için E-Posta Adresi : [email protected]
Sadece ticari amaçlı
Binlerce ürün çeşidimize ulaşmak için şimdi kayıt olun
Müşteri hizmetlerini ara : 0 216 232 25 60
Paylaş:
- Sac levha yapılar için iç konnektörler olarak kullanılır.
- Yalnızca içeri bastırarak etkili montaj.
- Yay çeliği somun tutucu sayesinde kendinden yapışkanlı.
- Üretim toleransları arasındaki varyasyonlar, somun tutucudaki somunun uzunlamasına ve yanal hareketliliği tarafından montaj sırasında telafi edilir.
- Zorlu montaj koşulları veya sıkışık alanlarda da kullanılabilir.
- Yeniden kullanılabilir
Malzeme
Çelik
Yüzey
Galvanizli

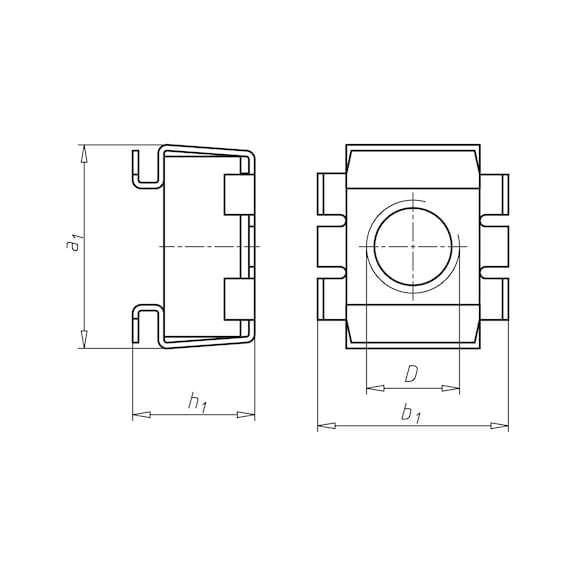

Diş tipi x nominal çap (D)
M6
Maks. genişlik (b1)
13,5 mm
Maks. uzunluk (a1)
14,2 mm
Yükseklik (h1)
9,5 mm
Min./maks. malzeme kalınlığı
1.7-2.7 mm
Zımbalanmış delik genişliği x zımbalanmış delik uzunluğu (n)
9.5 x 9.5 mm
Dört köşe kafesli somun ölçüleri (L x B x H)
11 x 11 x 4,5 mm
Min./maks. uzunluk (a)
13.6-14.2 mm
Min./maks. iç uzunluk (b)
7.7-8.4 mm
Nominal çap
6 mm
Maks. malzeme kalınlığı
2,7 mm
Min. uzunluk
13,6 mm
Maks. iç uzunluk
8,4 mm
Min. iç uzunluk
7,7 mm
İç genişlik (f)
9,3 mm
Zımbalanmış delik uzunluğu
9,5 mm
Min. genişlik
13 mm
